道路红绿灯高清视频监控系统解决方案

在全国道路口进行高清视频监控安装，可以通过监控平台视频直观地掌握所有的红绿灯交通要道和交叉路口的车流量、车通行情况，还可显示违章车辆的车牌，还可根据布设的各个视频监控点反馈信息。一旦发生交通阻塞或者交通事故，就能通过屏幕查看现场情况，迅速做出正确判断，并做出指挥、调度、处理方案。

整套高清视频监控系统采用“集中监视、集中管理、分散控制”的拓扑系统结构，具有“高生产力，低运营成本，高安全性”。

一、全景安防视频监控系统具备的主要优势

（1）对监控的区域采用高清全景摄像机，做到整个监控区域无死角，大场景。相关人员可以更直观有效地查看监控内容。

（2）重点区域及重要路口可通过全景哨兵进行重点监控。在做到大场景监控的同时对重点监控对象实现更高清晰度的定点及跟踪监视。

（3）监控中心集中管理，分布式存储，按需检索，统筹管理。采用硬盘、磁盘阵列多种存储介质，运用本地和远程两种存储方式，实现集中管理视频信号，提供完备的查询检索功能。

二、总体设计方案

按照“数字化、网络化、智能化”的设计思路。路口全景视频监控系统主要由视频数据采集前端（高清全景摄像机）、本地传输链路、本地数据处理端、远程数据传输链路、管理服务器等构成，实现对路口所有区域的监控管理，并对重点区域进行重点监视。根据需求，将前端高清全景摄像机采集的图像由接入交换机传输到流媒体服务器，多个流媒体服务器接入汇聚交换机后传输到核心交换机，管理服务器、磁盘阵列进行收发存储数据。用户通过客户端进行视频预览、录像、告警、云台控制、回放、等所有相关功能。本方案中交通指挥中心有权通过网络查看各路口实时视频数据，实现分区监视、集中管理、统一协调。其中监控拓扑图如图所示。

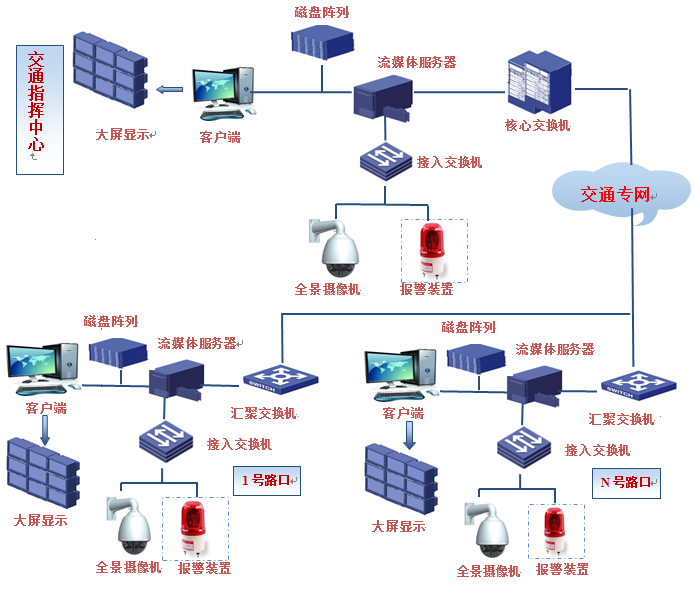

监控拓扑图


1.前端监控系统

前端监控系统主要设备采用摄像机和报警装置（可选）组成。其中摄像机具体包括多路高清全景摄像机、枪机、半球和高速球机等，报警装置包括烟雾报警等。整个系统负责对各个区域进行实时监控，获取相应信号数据。

2.网络数据交换系统

由接入交换机、汇聚交换机、核心交换机等设备构成，实现各类信号数据及指令的通讯和传输工作。

3.流媒体系统

由多台阵列式流媒体服务器组成，对前端设备的接入提供支持，负责把系统内统一的虚拟设备对应到具体设备上，向系统提供数据源。并且可以对各类信号数据流进行存储、转发和回放。

4.目录管理系统

作为系统枢纽，将各类信息进行分类整理，并通过数据库进行存储和检索。同时，系统还将实现用户组群的管理和授权认证。

5.磁盘阵列存储服务器

对所有设备集中进行定时录像、告警录像。统一管理存储空间。提供用户远程查询、回放、下载相应的录像

6.终端系统

终端系统设备主要包括客户端及电视墙的显示，终端系统是用户进行监控的主要手段，具备视频预览、录像、告警、云台控制、回放、等监控所需相关功能。

三、方案特色

1. 全局监控：全景摄像机能对较大的场景进行全局无死角观测，记录事件发生的整个过程，无需切换画面，解决普通摄像机多方位监控时画面不连续的问题，充分满足客户“看得广、看得清、看得透”的需求。

2. 联动设置：全景哨兵及高清全景摄像机与高清球的联动，在重点监控场所可根据现场情况及安全防范的需要，使用智能联动监控方案。该功能能够在保证全景覆盖的同时，还能够对细节进行高变倍光学放大，将细节看得清清楚楚。

3. 网络化、数字化、智能化系统整体采用“高清全景摄像机（前端）+服务器+客户端、电视墙（后端）”构建一个以目录服务器为中心，分级管理的多元化全景视频监控系统。同时通过远程视频传输和回放等数字化等功能，监控人员可在异地获取现场的真实记录，并对现场进行调度指挥。

4. 节省带宽：当多个客户端需同时查看监控点的相同画面时,势必造成在一条网络线路上的数据拥堵,严重浪费网络资源。本监控平台软件可以在有限的带宽下，通过高效的流媒体转发功能，保证视频流稳定有效的传输，以及在不同网段之间转发流媒体数据。当多个客户端要同时访问同一远程画面时，在流媒体服务器与前端视频通道之间只占用一个通道带宽的网络资源，可将数据发送给多个客户端，解决了带宽、内外网和多用户访问的冲突，有效利用网络带宽。

5. 可扩展性：利用视频服务器可以进行多功能的扩展，尤其当现场需要将视频监控与其他自动化设备相连接时，可以利用其它设备开放的SDK进行对接来予以支持和兼容。

总结：

目前监控系统的设计理念就是全数字，全网络化系统，网络高清摄像机价格逐渐降低，几乎和模拟监控的价格差不多，网络监控布线简单，安装简单，调试简单，扩充简单。
