视频监控安装系统的组成

作者:管理员点击:370 发布时间:2023-04-22

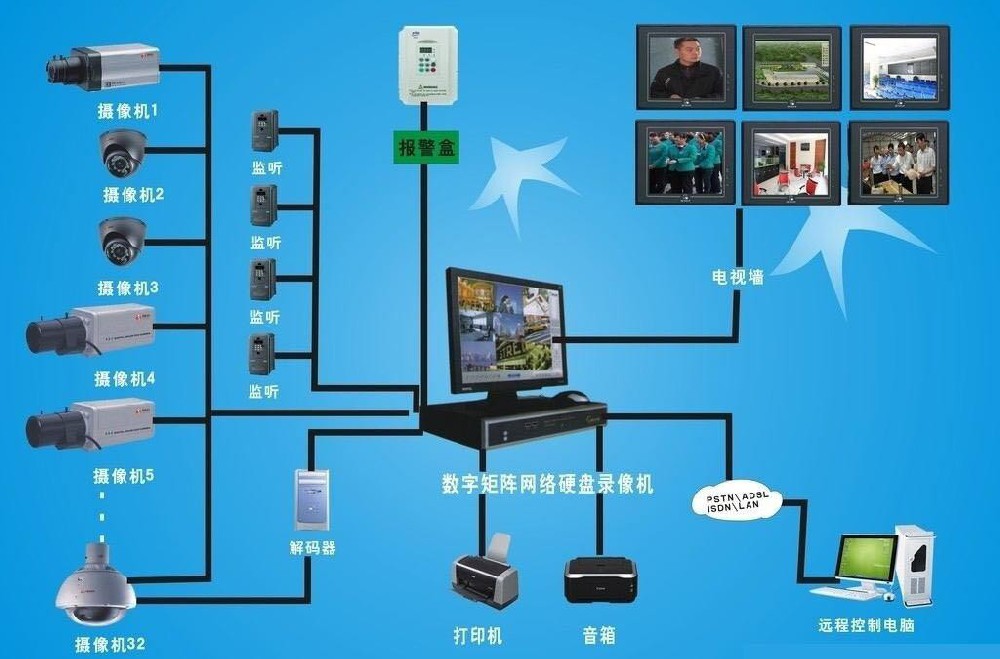

视频监控安装系统组成包括有前端采集、传输、控制、显示、记录五个部分,各个部分之间环环相扣,形成一个完整的监控防护系统,监控系统一般可以分为模拟监控系统和数字化监控系统。

视频监控系统组成的五大部分分别为(前端采集部分/传输部分/控制部分/显示部分/记录部分)

前端采集部分:由一台或多台摄像机及 红外灯 、声音采集设备、防护罩等组成,主要是为了采集画面、声音、报警信息和状态信息

传输部分:传输部分根据输送的类型不同,分为数字信号和模拟信号。这两种信号系统的成本、传输性能等不太相同,大家可以根据自己的需要进行选择和组合。

控制部分:是视频监控安装系统的最重要的部分,它可以控制视频、音频信号的显示切换、整个系统资源的分配,镜头的推拉、控制云台、切换各个通信接口、控制监视器、配套电源等设备。

显示部分:主要负责将得到的视频、音频信号在终端设备输出。终端显示设备经过了几个时代的更新,从最早的监视器、液晶监视器到投影仪、现在的LCD拼接屏等。

记录部分:这部分主要保证图像等数据最终被完好的存储于归档。

下面以模拟监控系统为例:

全模拟视频监控系统系统主要由摄像机、视频矩阵、监视器、模拟录像机等组成,设备之间通过视频线、控制线缆等电缆连接在一起。一个完整的视频监控系统可分为前端 、后端和传输端。

一,监控系统前端(监控摄像机的分类和应用)

(1):普通枪机

这种摄象机是最普遍的监控摄象机,它是按照监控摄象机的基本组成结构来制作的。主要强调的是镜头的区别在枪机上可以安装普通、长距离和广角镜头。

(2):半球摄象机

这种摄象机除了外壳和普通枪机不同以外,其他的标准都差不多。

(3):红外摄象机

这种摄象机就是在普通摄象机的基础上配合红外灯来增强夜视效果的摄象机。当然有些普通摄象机的CCD就有感红外线功能。有的摄象机不含感红外线功能,这就需要对镜头加以要求,必须是可以感红外的镜头加红外灯才能满足要求。

(4):一体化摄象机

这种摄象机的使用也非常频繁,它是一种将变焦镜头(分为手动和自动)和摄象机的基本组成元件一起集成起来的一种特殊的监控摄象机。

它一般有两种用途:

一是与球型云台配合使用,也被称为球机中的“机芯”;

二是于红外灯做到一个大的壳子中,被称为红外一体化摄象机。

2、控制云台

(1)云台

云台是承载摄像机进行水平和垂直两个方向转动的装置,内置两个交流电机,负责水平和垂直的运动。

(2)云台解码器

云台解码器,是为带有云台、变焦镜头等可控设备提供驱动电源并与控制设备如矩阵进行通讯的前端设备。

3、视频服务器

视频服务器主要负责监控网络的数据信息管理和网络客户授权等。视频服务器是由一个或多个模拟视频输入口、图像数字处理器、压缩芯片和一个具有网络连接功能的视频数字处理器所构成。

二、监控系统后端

1、硬盘录像机

硬盘录像机(DigitalVideoRecorder,DVR)它是一套进行图像存储处理的计算机系统,具有对图像/语音进行长时间录像、录音、远程监视和控制的功能,DVR集合了录像机、画面分割器、云台镜头控制、报警控制、网络传输等五种功能于一身,用一台设备就能取代模拟监控系统一大堆设备的功能,而且在价格上也逐渐占有优势。

2、视频矩阵

将视频图像从任意一个输入通道切换到任意一个输出通道显示。一般来讲,一个M×N矩阵:表示它可以同时支持M路图像输入和N路图像输出。

3、显示设备

视频采集卡的显示就是在电脑显示器上面,硬盘录像机的有两种接口,可以接电视机和液晶显示器。

4、控制设备

控制设备用于控制摄像机、多画面切换、录像、拍照等。

三、传输端

1,光光纤视频线

1)多模光纤

多模光纤(Multi Mode Fiber):中心玻璃芯较粗(50或62.5μm),可传多种模式的光。

(2)单模光纤

单模光纤(Single Mode Fiber):中心玻璃芯很细(芯径一般为9或10μm),只能传一种模式的光。

2、光端机

(1)光端机的工作原理

光端机是用来将光信号和电信号互相转换的一种设备,它对所传信号不会进行任何压缩. 它的作用主要就是实现电-光和光-电转换。

(2)光端机的典型物理接口如下:

BNC接口:BNC接口是指同轴电缆接口,BNC接口用于75欧同轴电缆连接用,提供收(RX)、发(TX)两个通道,它用于非平衡信号的连接,光纤接口:是用来连接光纤线缆的物理接口。通常有SC、ST、FC等几种类型。

3、光缆终端盒

光缆终端盒主要用于光缆终端的固定,光缆与尾纤的熔接及余纤的收容和保护。终端盒是光缆的端头接入的地方,然后通过光跳线接入光交换机。

视频监控安装,合肥视频监控安装,视频监控安装公司

视频监控系统的组成并不复杂,大家了解了视频监控系统的组成之后,可以自己选择设备,如果需要专业的团队贵阳监控安装公司---安徽嘉安智能工程有限公司专注智能摄像头安装,智能安防系统多年具备成熟的专业经验且具备一站式弱电工程方案设计,现场勘查,产品选型,施工运维,智能化系统解决服务商。
